在半导体制造过程中，全自动晶圆缺陷检测技术对光学成像效果要求很高。检测分明场和暗场，明暗场大多使用高亮光纤光源成像，观察硅片的表面缺陷（如崩边缺角，表面脏污）。乐视科技新升级2代新款高亮光纤光源，同功率下，新款2SLG150比旧款SLG150-W亮度约提升1倍。发光效能高，发热量低，是半导体检测的最佳搭配。

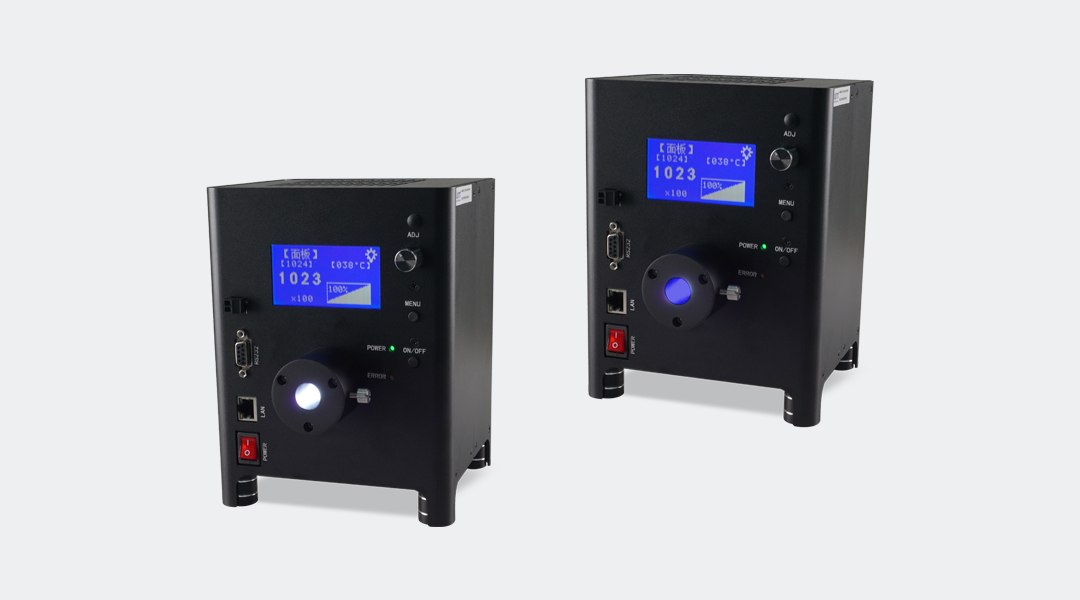

产品特点
◆采用多组耦合透镜设计实现高亮度，高效能
◆外观简洁流畅，体积更小巧
◆标配R/G/B/W/CW（高显指）型5种颜色
◆20mm照度可达到900万LX
◆适合半导体显微模组应用

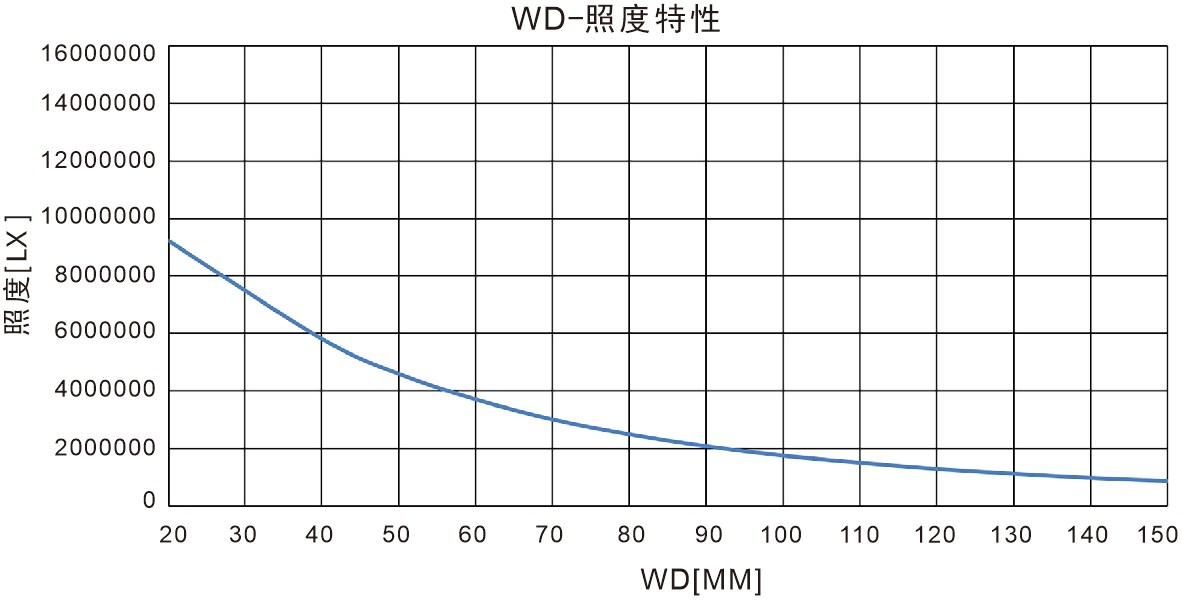

照度特性
型号：LTS-2SLG150-W
注：调光100%、光纤8mm光束，总长1100mm的直型光纤导管，从光纤出光口到各照射距离的位置的实测值（仅为实验数据，非保证值）。

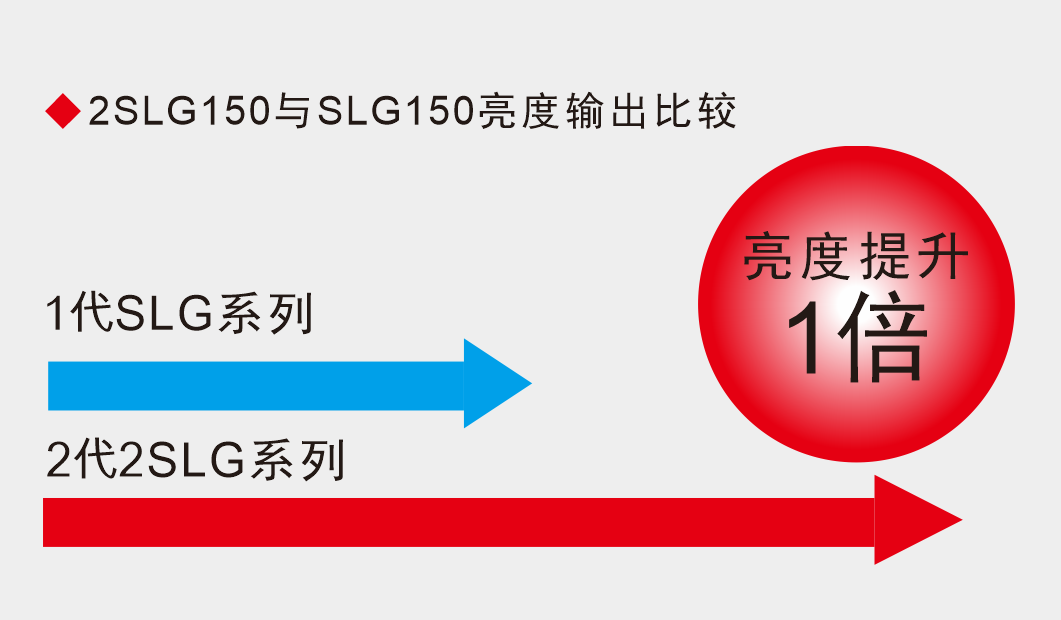

亮度对比图
2SLG150光纤光源亮度升级提升一倍。
可配套4款不同集光镜

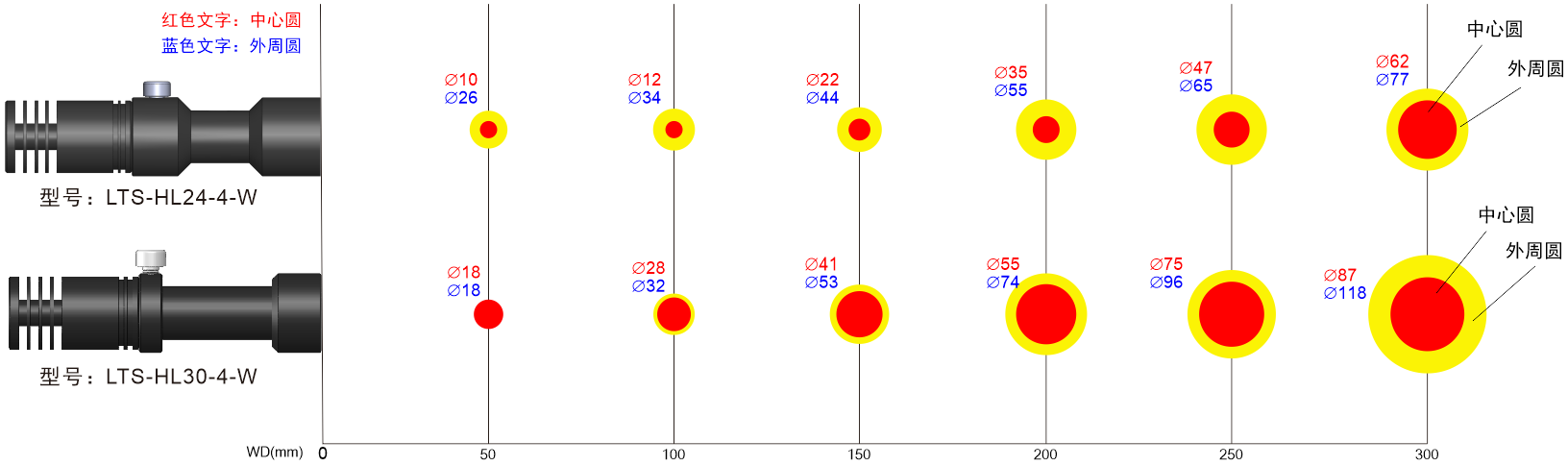

照度分布图(LTS-HL)

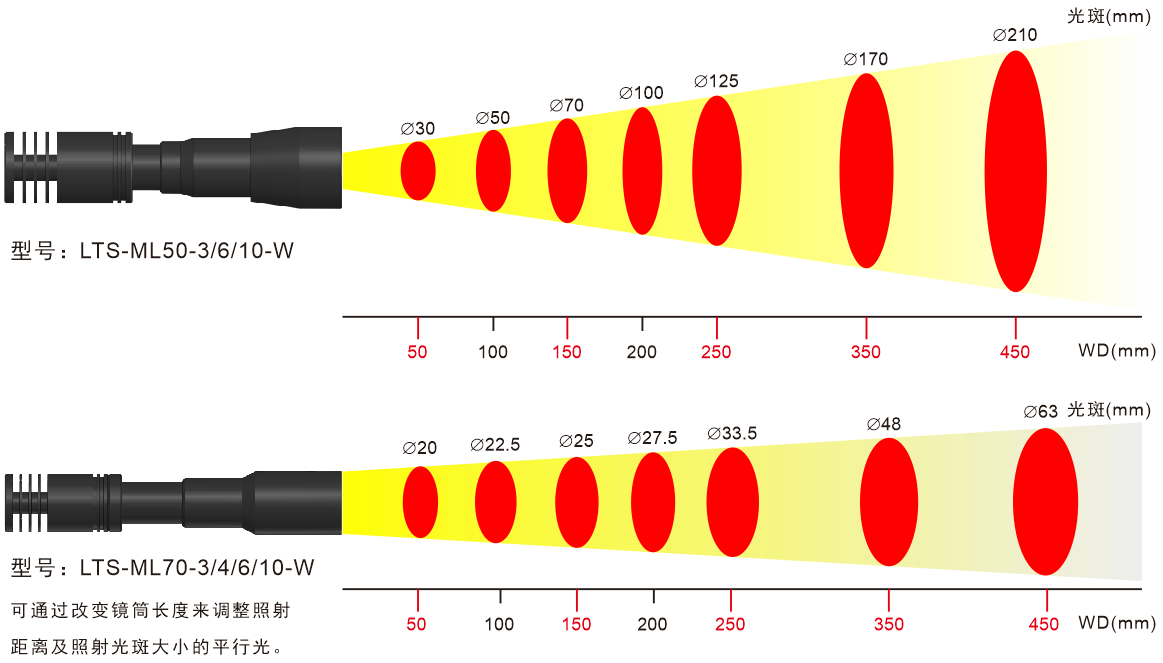

照度分布图(LTS-ML)
可配套4款不同集光镜
成像灰度对比图：
相机：ACA1600-20gm
镜头：LTS-TC05110-5MP(1倍）
相机曝光：60us
LTS-2SLG150-W 灰度：230
LTS-SLG150-W 灰度：105
显微模组晶圆应用示意图

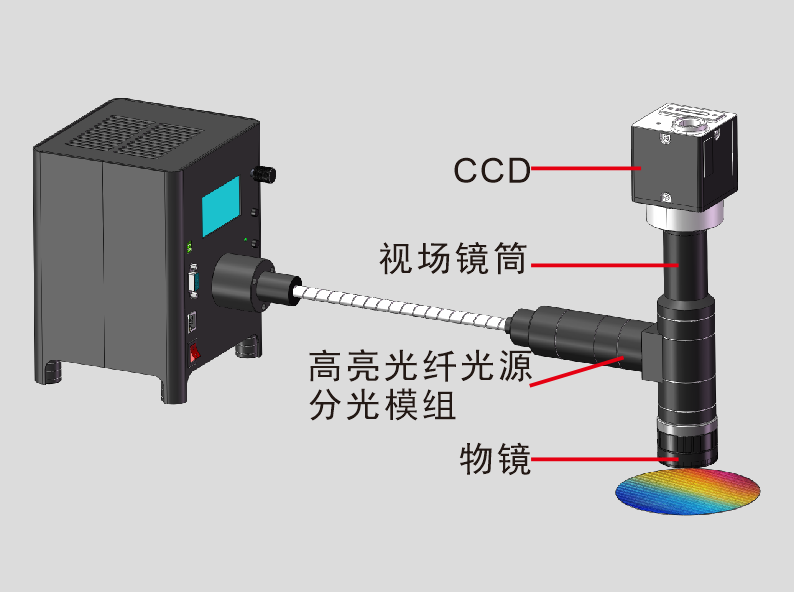

明场检测

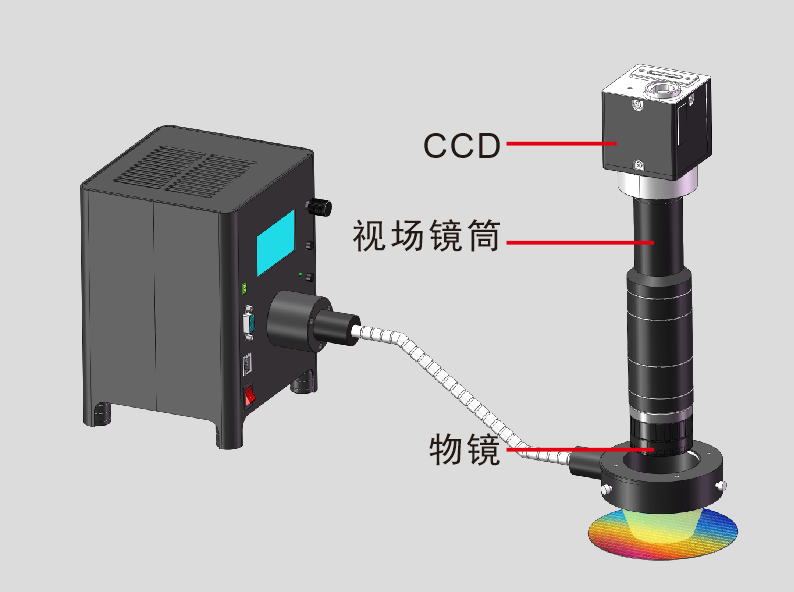

暗场检测

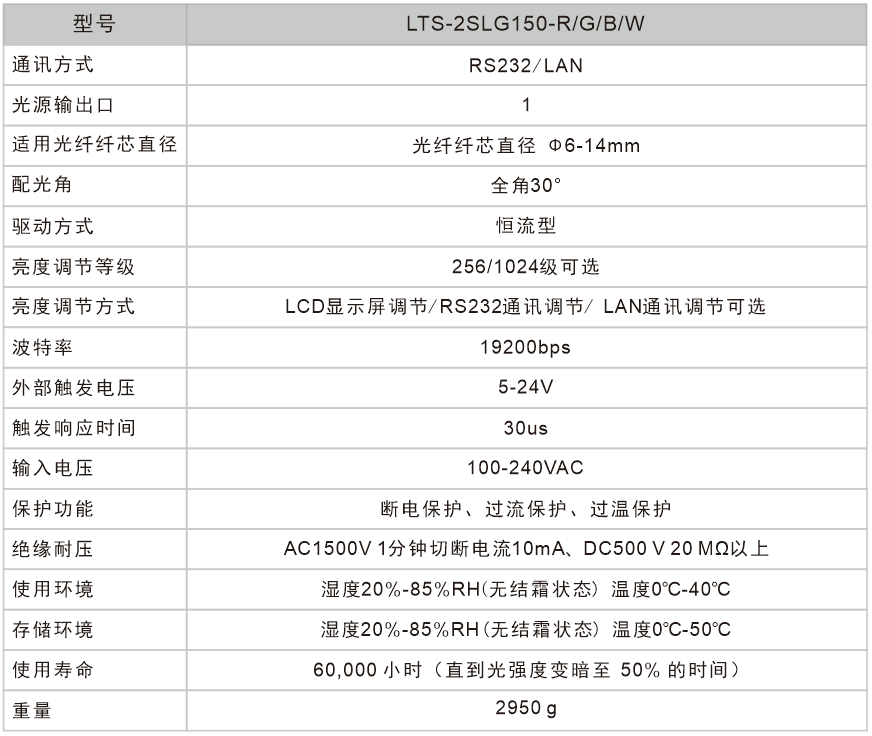

光源参数
