数字控制器

LTS-3DPC

简述

1.RS232串口/LAN网口通讯功能；2.触发频率高，响应时间短10us；3.具有2-12通道规格可供选择；4.具有断电保存功能；5.配一组12V 500mA输出，可供相机使用。

联系我们

分享该页面

产品介绍

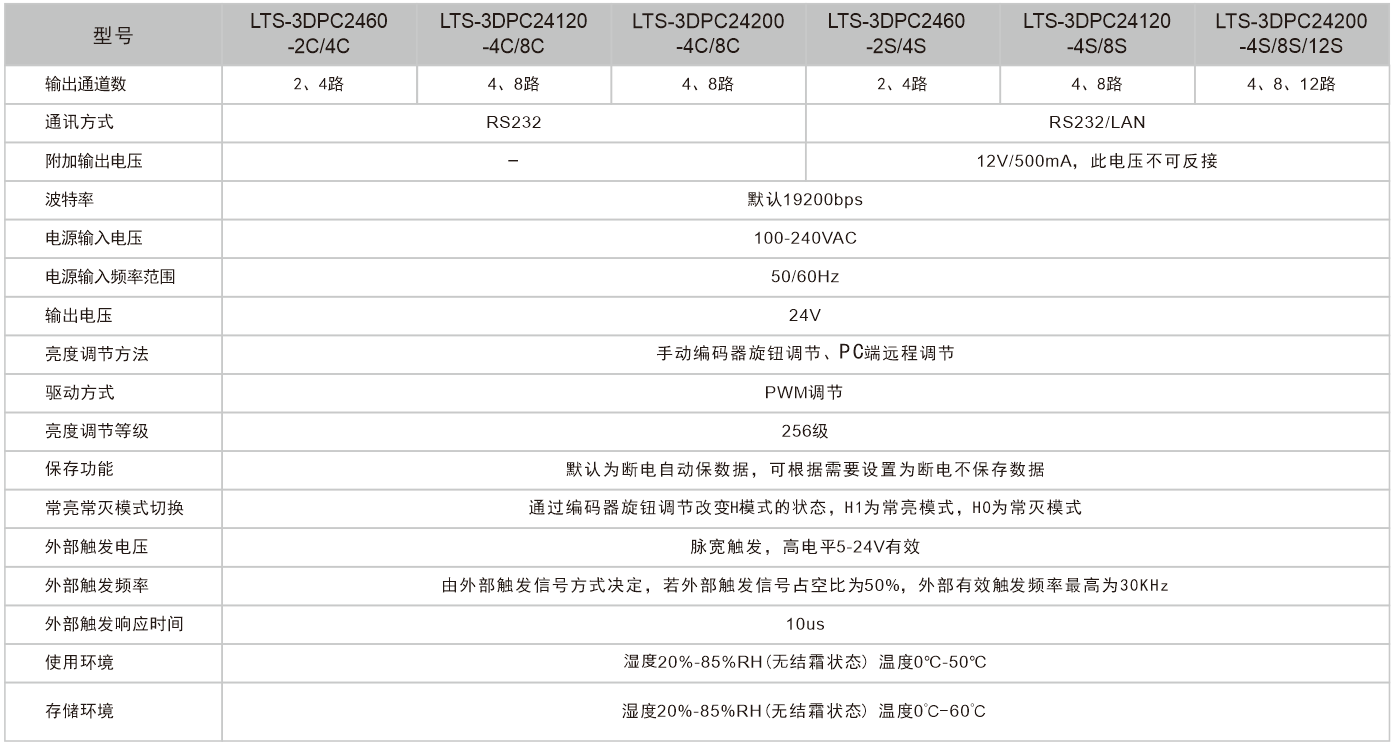

型号参数

文件下载

产品特点：

1.RS232串口/LAN网口通讯功能
2.触发频率高，响应时间短10us
3.具有2-12通道规格可供选择
4.具有断电保存功能
5.配一组12V 500mA输出，可供相机使用

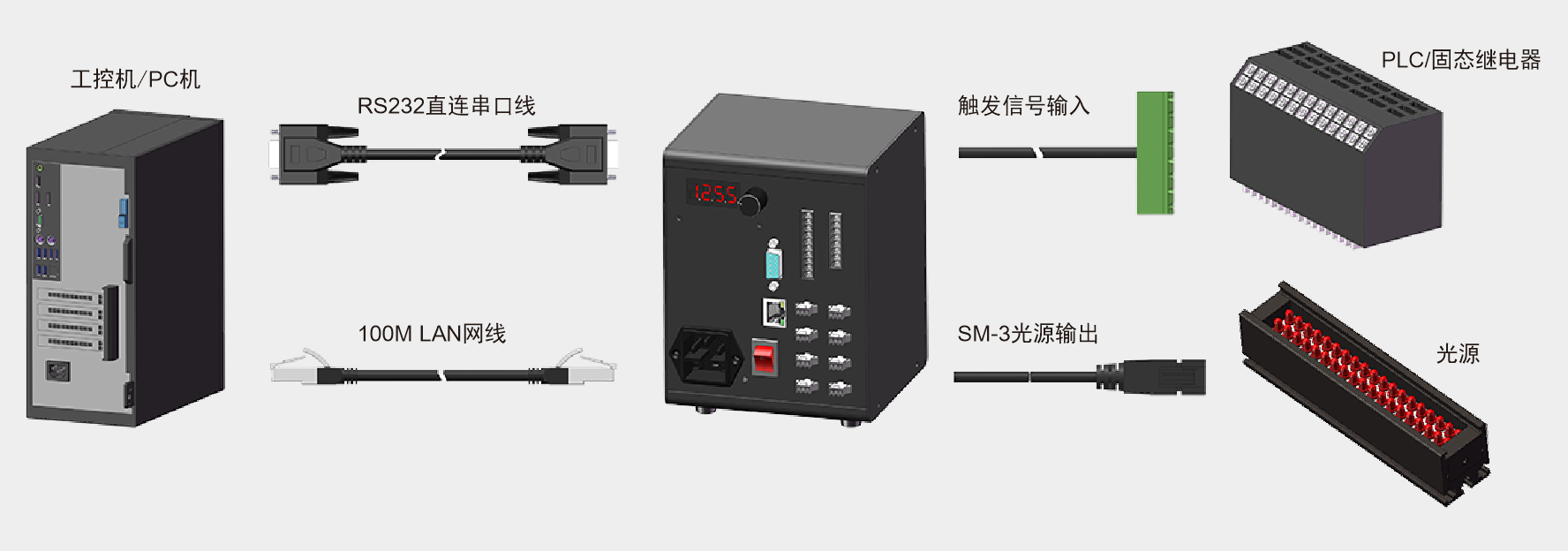

工作系统示例

时序图

常亮模式(H 1模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源灭。
常灭模式(H 0模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源亮。

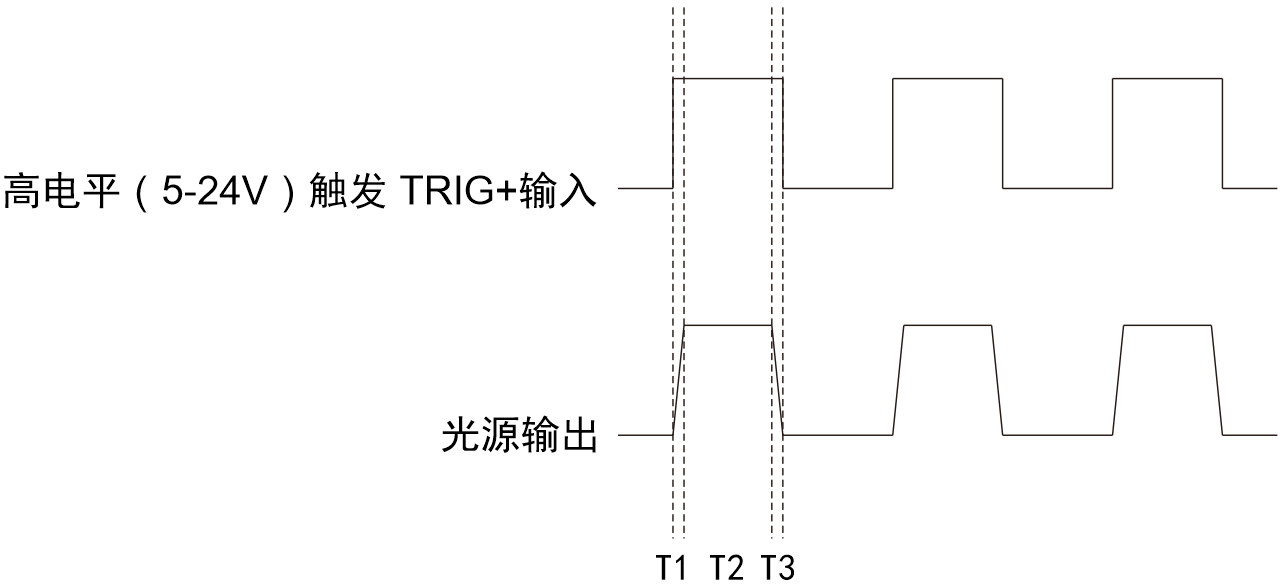

常灭模式（H0模式）触发时序图

说明：T1触发光源打开延时时间，T2光源被触发后点亮时间，T3触发光源关闭延时时间，T1≤10us，T3≤10us。

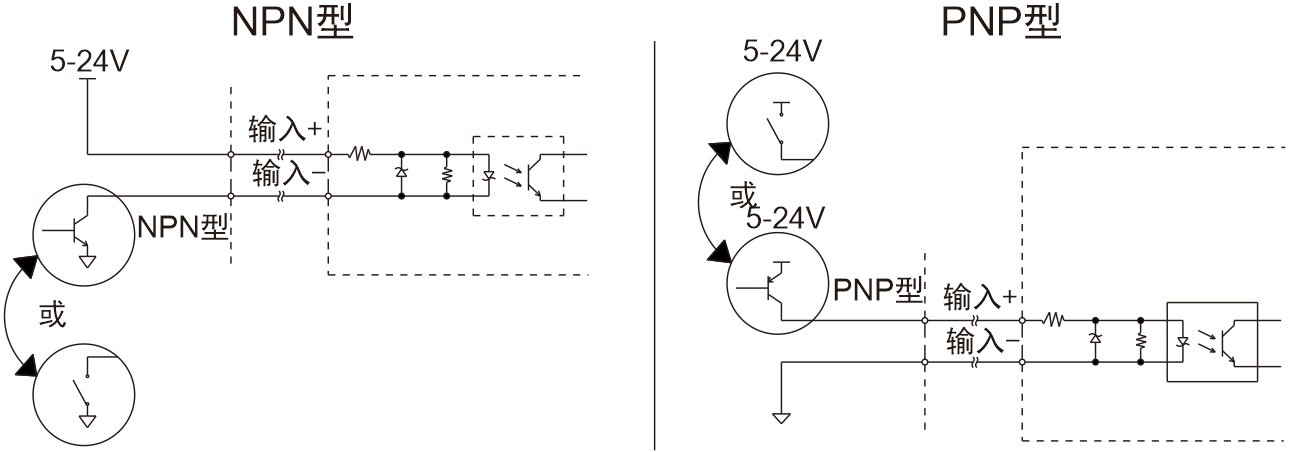

常用外部触发信号接线方法

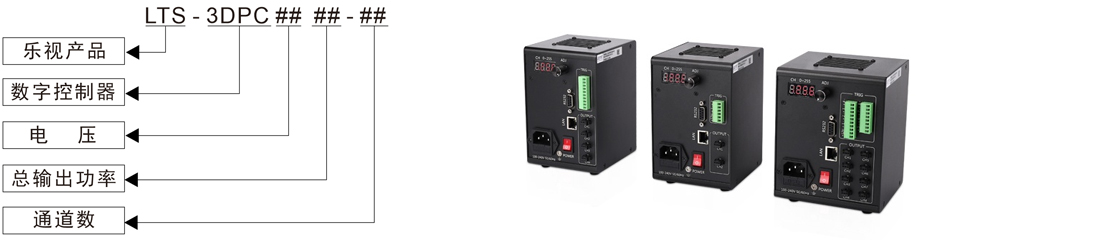

编码规则：

控制器型号
