产品特点:
1.12us快速触发响应
2.内部固定频率自触发功能,0-100%发光时间可调
3.瞬间增亮2-5倍,脉宽0-999us可调
4.发光延时调节功能,0-999us可调
5.滤波时间调节功能,0-999us可调
6.支持RS-232,LAN通讯
7.同步光源输出12V脉冲信号用于触发相机

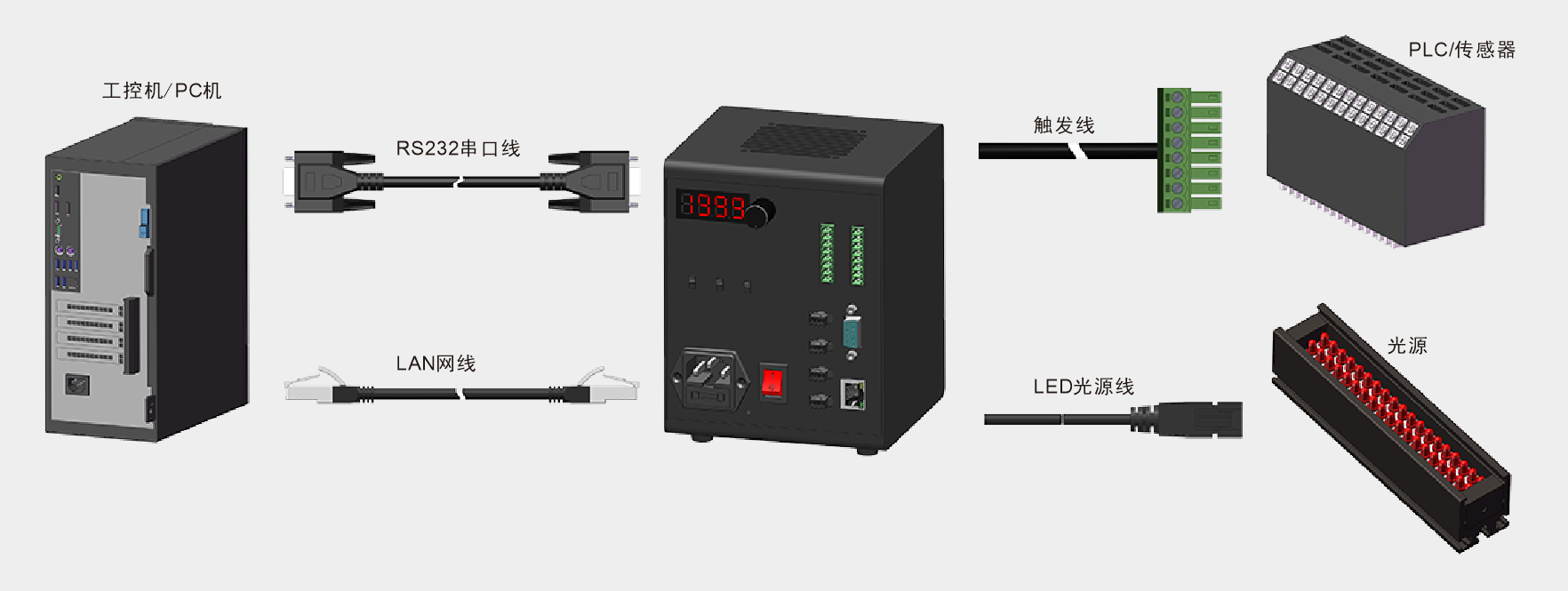

工作系统示例

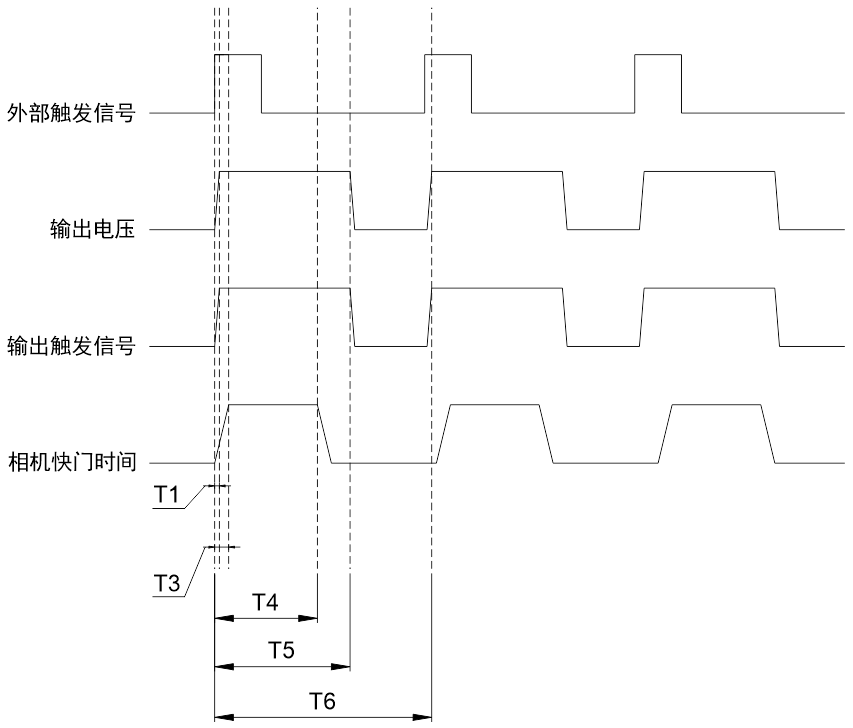

时序图
说明:当控制器收到外部触发信号后延时T1≤12us,控制器的输出端连接的光源点亮,点亮时间为控制器面板设置的时间,时序图中为T5,T5≤999us。同时在光源点亮时输出一组信号用于触发相机或外部设备。在相机收到控制器给出的信号后可延时T3≤3us再拍照,此时拍出的照片亮度为最亮。当相机拍照完毕,光源点亮时间T5完成后,光源熄灭,一个工作周期完成。两次触发的时间间隔不能小于1.42ms。

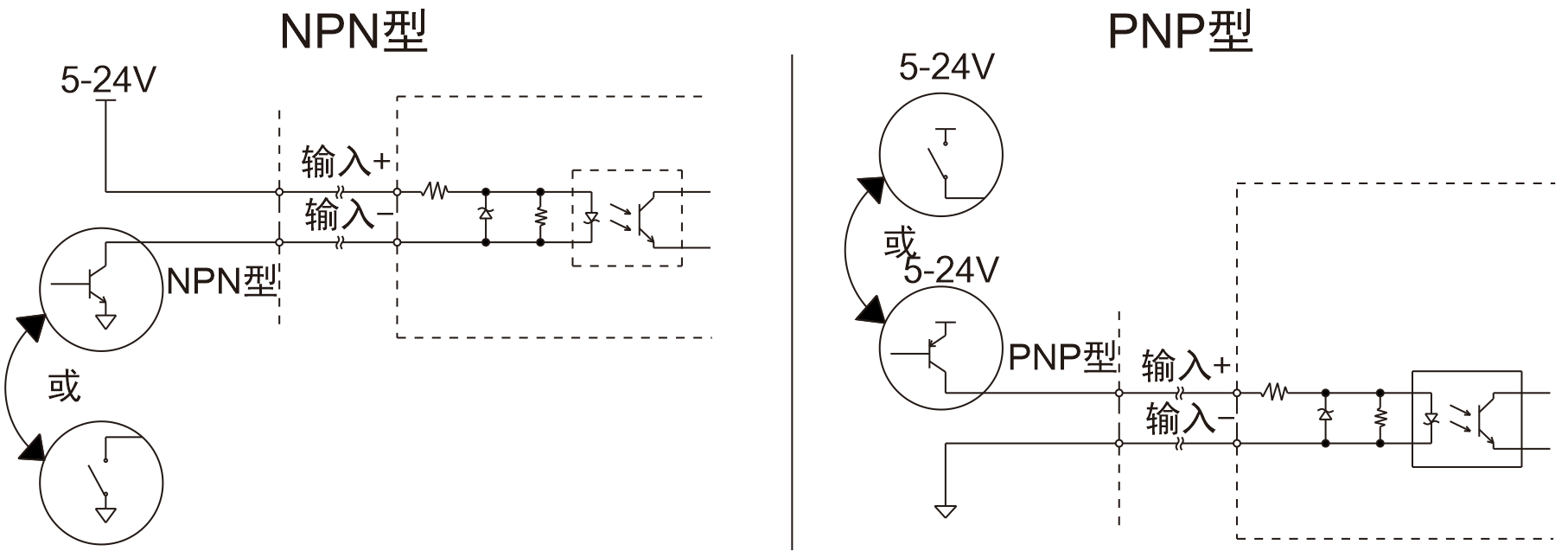

常用外部触发信号接线方法

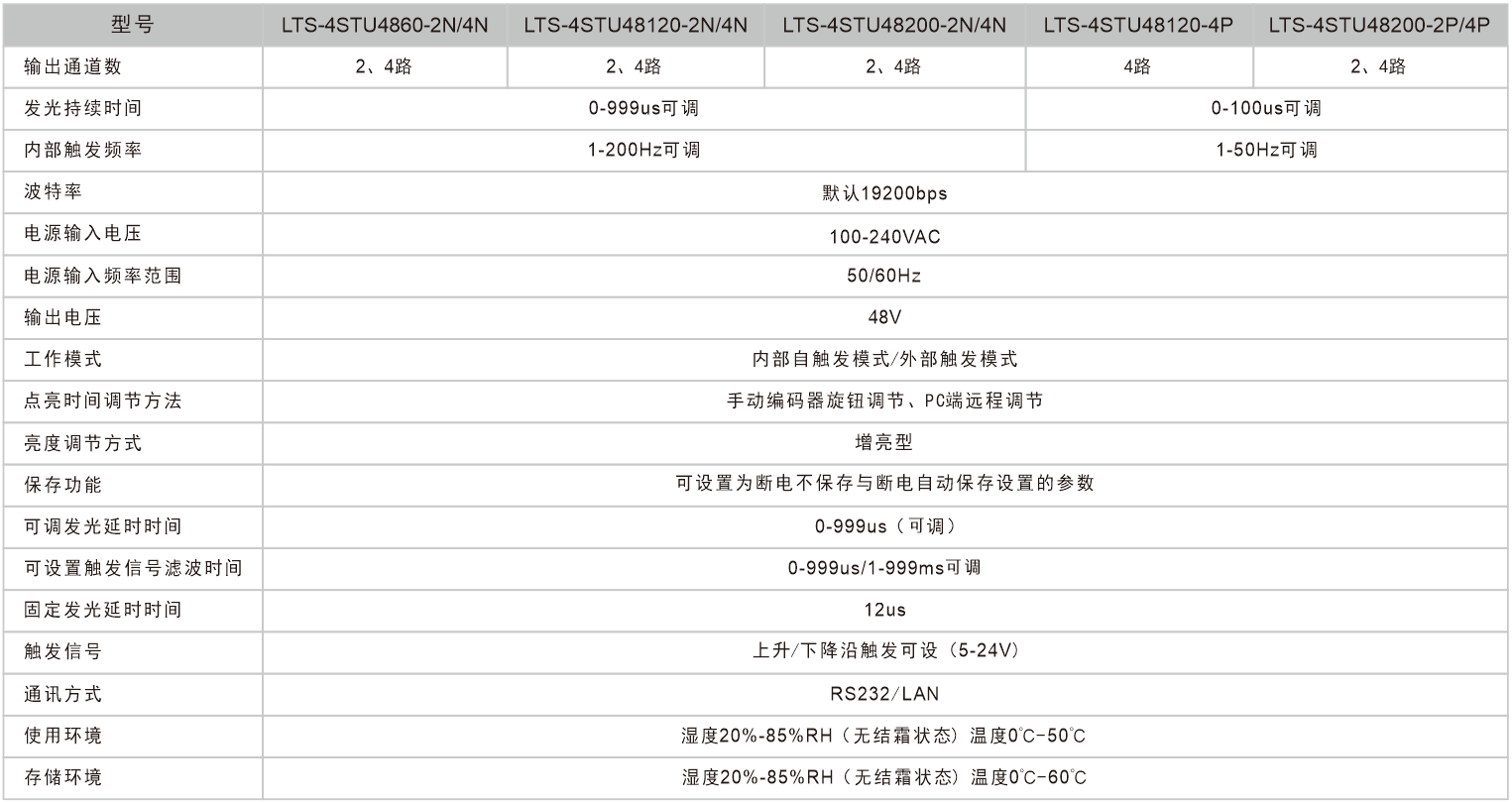

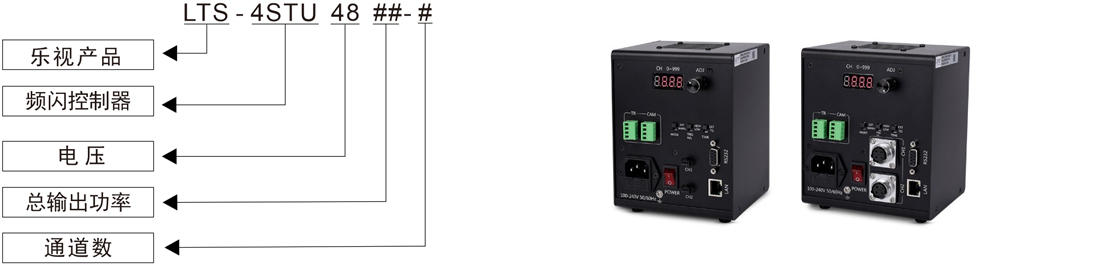

控制器型号
类型 |
型号 | 输出电压 | 通道数 | 外部触发电压 |
增亮频闪控制器 |
LTS-4STU4860-2 |
48V |
2 |
5-24V上升沿触发 或下降沿触发 |
LTS-4STU4860-4 |
48V |
4 |
||
LTS-4STU48120-2 |
48V |
2 |
||
LTS-4STU48120-4 |
48V |
4 |
||
LTS-4STU48200-2 |
48V |
2 |
||
LTS-4STU48200-4 |
48V |
4 |
