机器视觉项目中，当我们拿到一个检测项目，作前期光源选型时，会优先考虑光源的发光类型、亮度与大小等因素，同时光源的发光颜色也很重要。如何评估光源需要的颜色呢？
由于不同工件和材料对不同颜色的光吸收程度不一样，检测项目不同对光源颜色的需求也不一样。如紫外穿透差，看浮于物体表面透明类特征比较明显。红外穿透性强，对隐藏于物体内部特征比较明显。巧妙地选择颜色光并运用互补色的手法,可使拍摄要求高的缺陷一次检出，或能取得更为优质的图像；所以选择一个正确颜色的光源非常重要。

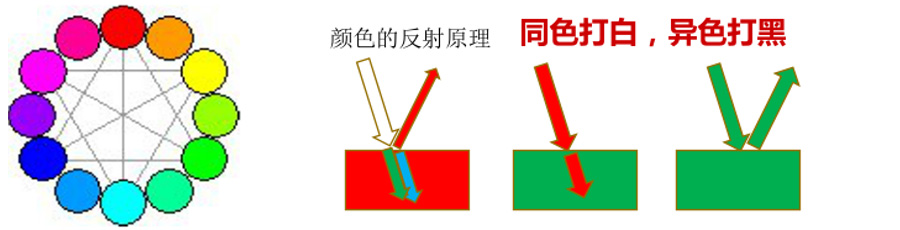

其中互补色是颜色光判断的一个重要参考，下面图为颜色的互补色关系：
互补色：左图中连线相对的颜色为互补色，同种颜色相加变白，异种互补色相加变黑，灵活使用互补色可提高图像对比度。
案例1：芯片焊点检测，焊点为银色金属，背景为黄色。效果图1为红色光源照摄，黄色与红色的色环靠近，互补性不强，所以并没有达到很好的对比效果，再来看效果图2为蓝色光源照射，蓝色与黄色在色环上比较对称，互补性强，所以能够完全消除黄色的背景，具体可以查看下面案例的效果对比图：

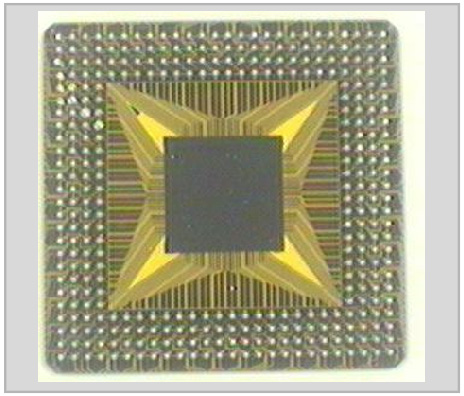

芯片焊点实物图

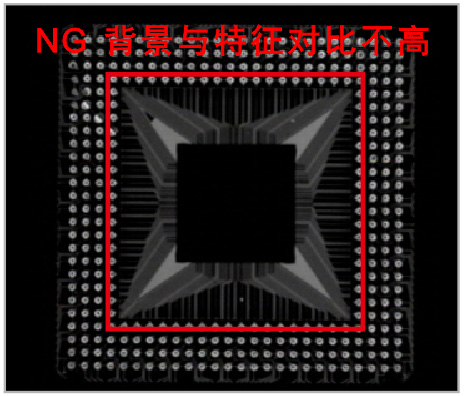

效果图 1

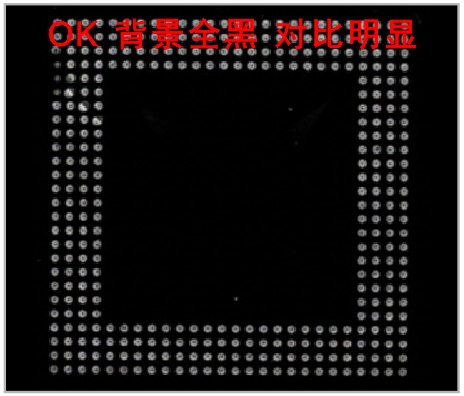

效果图 2
案例2：PCB焊点检测，由于需要检测焊锡的饱满度，可以不考虑利用光源的互补色，但是可以利用不同颜色变化的差异进行判断。比如三色光源投射在物体不同高度，颜色会发生变化，可通颜色的变化来判断特征的三维信息。从图片上看，单色光源的效果虽然能检测出焊锡的位置，但是不能判断焊锡特征是否饱满，AOI三色光源可以根据焊锡特征的高度变化不同的颜色，再配合彩色相机可以很好的判断焊锡饱满程度的变化。具体可以查看下面案例的效果对比图：

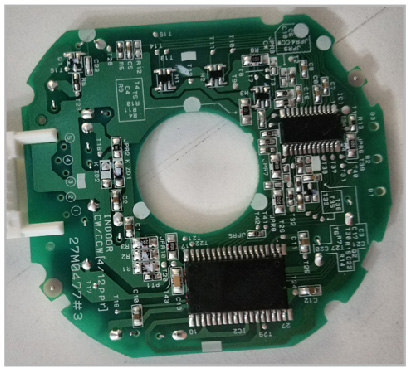

PCB焊点实物图

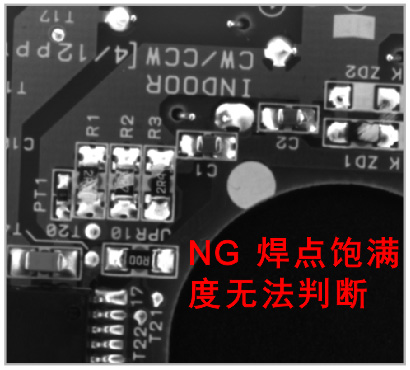

白色光源效果图

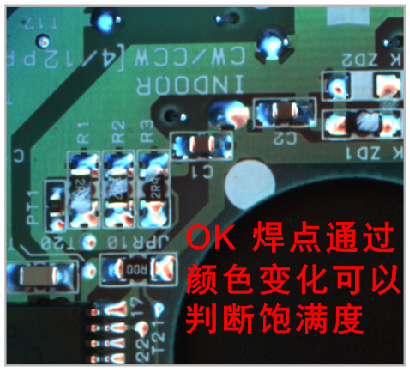

AOI三色光源效果图
案例3：瓶盖胶水面积检测：如透明胶水类型的检测，就是利用紫外光波长短，不利于穿透反射强原理实现很好的对比效果。具体可以查看下面案例的效果图：

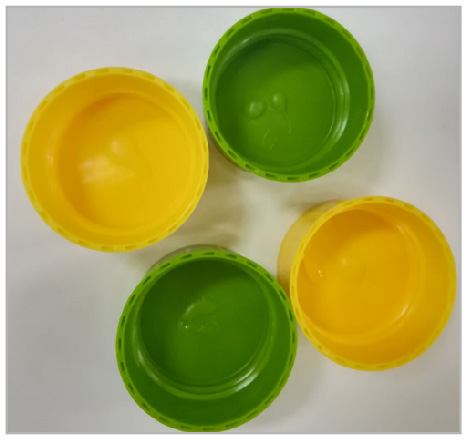

瓶盖胶水面积检测

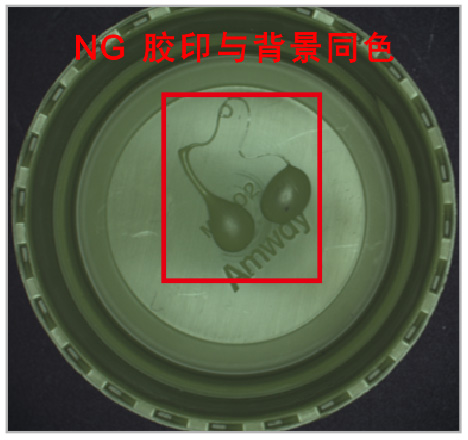

白色光源效果图
紫外光源效果图
案例4：料盘内钟表有无检测：如藏在其它物质里面或者遮挡的特征，我们可以采用红外光，红外光波长长，利于穿透，可以透过一些介质凸显里面的特征对比。具体可以查看下面案例的效果图：

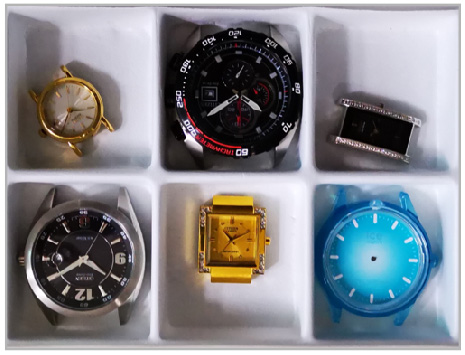

钟表有无检测

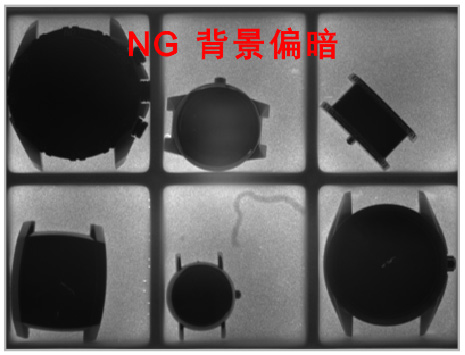

普通背光效果图
红外背光效果图
总结：对于光源的颜色选择，我们可以先直观的判断产品颜色是否具有互补色特征，然后再从产品的材质对光吸收性判断，根据产品需要穿透性强与弱的特点，选择紫外或红外类型的光源。
通过对产品的分析，选择合适的颜色光源，从而取得更好的对比性，更高的检测精度。
